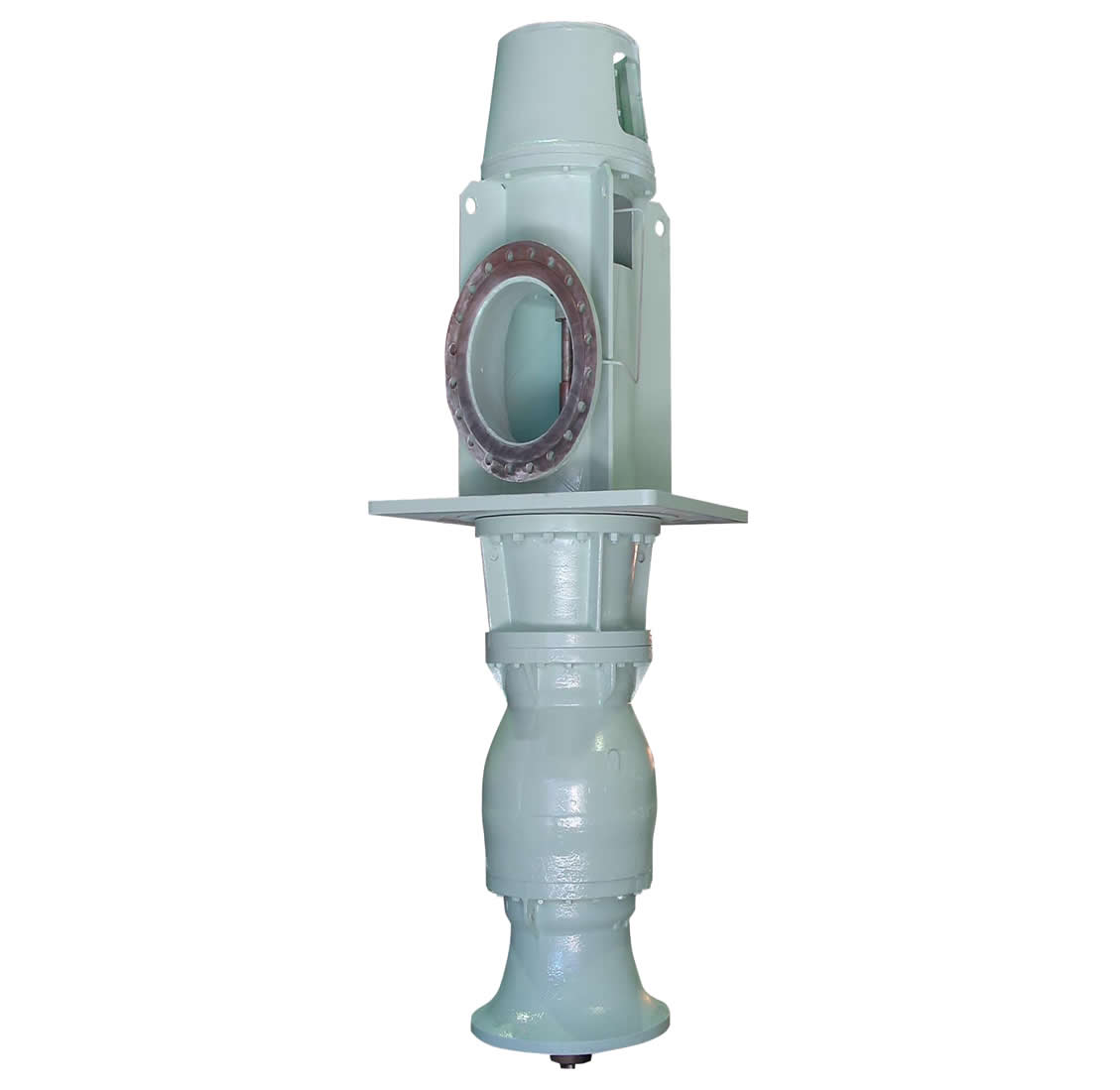

VTC系列立式長軸渦輪泵

VTC系列立式長軸渦輪泵采用了新的、先進的水力模型對泵頭進行了設計，型譜覆蓋范圍廣，可以在不同要求的場合為客戶選擇提供高效率的立式渦輪泵產品。 立式透平泵（VTP）按葉輪型式與驅動方式分為以下四種產品：

 1.用于高揚程的VTC立式長軸單級或多級離心泵或混流泵

2.用于較大流量、中等揚程的VTM立式長軸單級長軸混流泵（斜流泵）

3.用于大流量、低揚程的立式長軸VTA單級軸流泵

4.用于消防和海上平臺或電力供應不足地方的齒輪箱驅動

性能范圍

最大流量：4000立方米/小時（18000加侖/分）

最高揚程：380米（1250英尺）

最高溫度：200℃（388℉）

結構特點

◆ 10”以上的出水彎頭為焊接件。適合于高溫液體泵輸送。

◆ 外接管與導葉體均采用法蘭連接，采用止口定位，在維修時方便裝拆。

◆ 止口定位的外接管，成本低、維修方便、故障少。

◆ 416SS 傳動軸。傳動軸之間用鍵式聯軸器連接，方便維修。

◆ 在抽送帶顆粒物介質時，可采用帶護管的閉式傳動軸設計，外接沖洗水對導軸承沖洗，適用于抽送腐蝕性與磨蝕性的介質。

◆ 有多種軸承材質供選用，如橡膠、賽龍、碳纖維、陶瓷等。

◆ 可更換的軸套表面經硬化處理，延長壽命。

◆ 葉輪和導葉體配有雙密封環。

◆ 表面硬化處理，延長壽命。抽送含固體特介質時，密封環可用外接水進行沖洗。

◆ 產品結構設計靈活，可根據用戶要求量身定制。

剖面圖

型譜圖

產品說明：VTC型立式長軸渦輪泵（深井泵）國外亦名“渦輪泵”,具有揚程范圍廣，結構緊湊，占地面積小的特點。
其拓展產品有筒袋型渦輪泵，用于輸送凝結水及高揮發性液體等。
可用于消防、深井提水、滲透水排放、雨水排放、自來水取水等較深位置排水場合。

應用范圍：VTC型立式長軸渦輪泵可應用于深井提水、雨水排放、滲透水排放；工礦企業的消防；自來水行業的取水；鋼鐵行業的氧化鐵皮水、灰渣水；

筒袋型立式長軸渦輪泵可用于輸送凝結水、揮發性液體。

材質：不銹鋼304,316，316L、鑄鋼ZG235-450、鑄鐵QT400-18或HT250、雙相鋼2205或2507

性能及優點：VTC型立式長軸渦輪泵地面積小。可做成多級，以適應更高的揚程。
不需要灌引水，隨時可以啟動。
有獨特的排沙結構，可以適應含沙的水。
用多種不同的材質，可以適應各種不同的介質，包括酸及海水等介質。
全加工中心加工的金屬模具鑄造，外表美觀，流道光滑。
